Как выбрать стабилизатор напряжения (пошаговая инструкция)

1. Выбор количества фаз стабилизатора

Большинство современных бытовых стабилизаторов напряжения – однофазные. Понятие «трёхфазный стабилизатор напряжения» у большинства производителей включает в себя этажерку, в которой смонтированы три однофазных стабилизатора и, в некоторых случаях, блок синхронизации, о котором расскажем ниже.

Подобная компоновка удобна с точки зрения монтажа, но, в случае ремонта, придется разбирать конструкцию или отправлять на сервис весь прибор, вес которого составляет, в зависимости от модели, 60-100 кг и выше. Потому при выборе стабилизатора для дома с трехфазным вводом вовсе необязательно покупать трехфазный стабилизатор напряжения – достаточно купить три однофазных. С целью экономии, можно стабилизировать одну или две фазы и подключить к ним освещение и все уязвимое оборудование – холодильник, телевизор, домашний кинотеатр и т.д.

Синхронизатор или устройство защиты от неполнофазного режимаэлектронный модуль, который при пропадании одной или двух фаз отключает все три. Это очень важно для трехфазных электродвигателей, но для остального домашнего оборудования смысла в этом устройстве нет – однофазные потребители будут полноценно работать при отсутствии другой фазы. Более правильным решением будет установка на трехфазные двигатели (если они есть) локальных защитных устройств – реле контроля фазы.



2. Расчет необходимой мощности стабилизатора

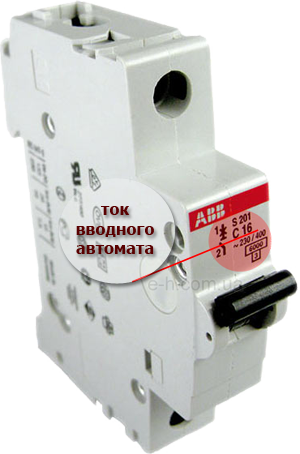

Мощность. Как выбрать стабилизатор по мощности? Самый простой способ – по рабочему току, который должен быть не меньше номинального тока вводного автомата возле счетчика. Но при этом нужно учитывать, что вводной автомат выдерживает номинальный ток в течение длительного времени, а стабилизатор напряжения, который работает на пределе, будет перегреваться, особенно в летнее время. Потому будет правильнее взять прибор ступенькой выше – особенно это касается бюджетных приборов.

Минимальную мощность стабилизатора, который подойдёт для дома, можно определить, сложив мощность всех подключенных к нему приборов, которые могут работать одновременно – с учётом пусковых токов. При этом нужно учитывать, что с понижением входного напряжения мощность стабилизатора пропорционально падает. Примерную мощность разных электроприборов можно рассчитать с помощью "этой таблицы"



3. Выбор типа стабилизатора

По принципу работы бытовые стабилизаторы бывают:

  • ступенчатые (вольтодобавочные) с релейной коммутацией,
  • механические (сервоприводные),
  • ступенчатые с электронной коммутацией - симисторные или тиристорные,
  • высокочастотные электронные.

Каждый тип стабилизаторов имеет свои преимущества и недостатки, которые нужно учитывать при выборе прибора:

Релейные стабилизаторы:

+ -
  • невысокая стоимость
  • высокое быстродействие



  • релейные ключи подвержены износу, что ограничивает ресурс
  • при работе слышны щелчки
  • ступенчатое регулирование

Сервоприводные стабилизаторы:

+ -
  • невысокая стоимость
  • высокая точность выходного напряжения (бесступенчатое регулирование)
  • медлено реагируют на изменения напряжения (ок. 50 Вольт в секунду)
  • при работе слышен шум электродвигателя
  • подвержены механическому износу, нуждаются в периодическом обслуживании

 Симисторные (тиристорные) стабилизаторы:

+ -
  • высокое быстродействие
  • бесшумные
  • нет ограничений ресурса
  • высокая цена
  • ступенчатое регулирование

Высокочастотные электронные стабилизаторы:

+

-

  • бесступенчатые
  • могут править форму синусоиды
  • мгновенное быстродействие
  • высокая цена

Наиболее востребованы ступенчатые стабилизаторы с электронными – тиристорными или симисторными – переключателями. В них нет механических элементов, которые ограничивают ресурс, они обладают высоким быстродействием и наиболее надёжны.



4. Определение нужной точности стабилизатора

Вольтодобавочные симисторные стабилизаторы напряжения выпускают с различным количеством ступеней – 8(9), 12, 16, 36 и 48. Чем больше ступеней – тем выше точность, с которой поддерживается выходное напряжение.  Наиболее грубые восьмиступенчатые аппараты обеспечивают выходной диапазон 220+7% - примерно, от 205 до 235 В. Подобной точности достаточно для всех бытовых приборов, некоторые неудобства может вызывать мигание ламп накаливания – в момент переключения ступеней изменение яркости будет достаточно заметным. Энергосберегающие и светодиодные лампы реагируют на перепад напряжения значительно слабее. Означает ли это, что чем больше ступеней, тем лучше? Нет. Высокоточные приборы очень чувствительные, переключение ступеней в них происходит постоянно. Изменение яркости ламп почти незаметно, но происходит постоянно – лампа «мерцает». Оптимальные стабилизаторы напряжения для дома – 16-и ступенчатые. Более точные приборы – для лабораторного, медицинского и звукозаписывающего оборудования, для технологических процессов, где необходима высокая точность входного напряжения.

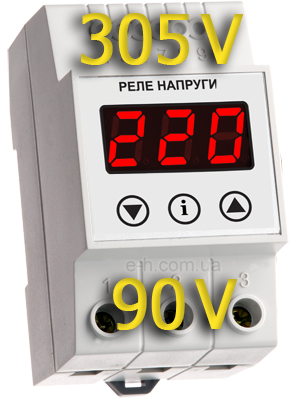

5. Оценка рабочего диапазона стабилизатора

«Болезни» наших сетей разнообразны. В большинстве случаев, старые трансформаторные подстанции и воздушные линии не справляются с резко возросшим потреблением электроэнергии – в этом случае мы сталкиваемся с пониженным напряжением. Увы, напряжение 130-140 В – не редкость, нам приходилось сталкиваться с просадками до 110 В. Единственная панацея в такой ситуации – стабилизатор с широким диапазоном (130-270 В), а если сеть совсем безнадёжна – под заказ изготовляют стабилизаторы от 90 В.

Бывают и противоположные ситуации, когда напряжение в сети поднимается до 270 В и выше. Как правило, такое происходит в ночное время в домах, расположенных возле подстанций. В этой ситуации необходимы стабилизаторы напряжения с повышенным диапазоном – до 270 или даже до 305 В. Следует учесть, что напряжение, которое показывает тестер или вольтметр – усреднённое. В то время как чувствительная защита стабилизатора напряжения реагирует на кратковременные импульсы, которые может показать только осциллограф. Они могут превышать показания вольтметра на 10-20 В.

6. Оценка климатических условий и соответствующего исполнения стабилизатора

Большинство бытовых стабилизаторов напряжения рассчитаны на работу при положительных температурах. Это связано с тем, то при переходе через «точку росы» (ок. 0 градусов) на плате и силовых элементах выпадает конденсат, который может привести к замыканию. Это легко проверяется, и подобная ситуация не относится к гарантийным. Потому если стабилизатор напряжения будет установлен в неотапливаемом помещении, единственный выход – взять прибор в специальном климатическом исполнении. Такие модели стабилизаторов предлагает «Электромир» (ТМ Volter) и «Прочан»



7. Выбор производителя стабилизатора

В целом, принцип «чем дороже - тем лучше» здесь работает. Торговые марки, которые позиционируются как премиум-класс укомплектованы качественными трансформаторами и надёжной электроникой, имеют большой гарантийный срок и хорошую техподдержку. Процент выхода из строя у них минимальный.

Выбор моделей среднего и бюджетного сегментов достаточно богат. Конкретную модель сможет подсказать консультант в зависимости положения дел на рынке – ситуация меняется достаточно быстро, приборы постоянно совершенствуются, цены меняются. В каждый момент времени есть лидеры продаж и аутсайдеры, которые при близких исходных чаще попадают в ремонт.
